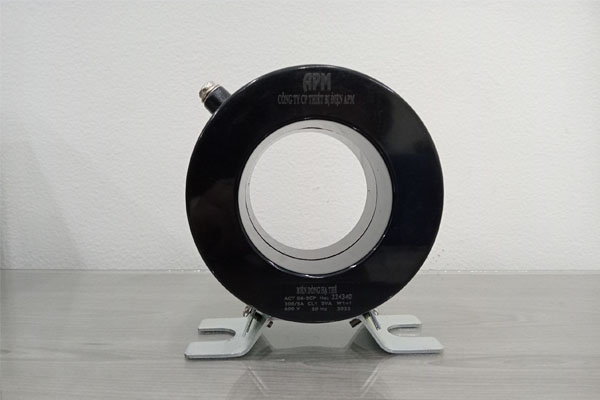

Biến dòng 300/5A – Biến dòng hạ thế hãng APM (ACT 06-5CP)

Biến dòng 300/5A – Biến dòng hạ thế hãng APM (ACT 06-5CP)

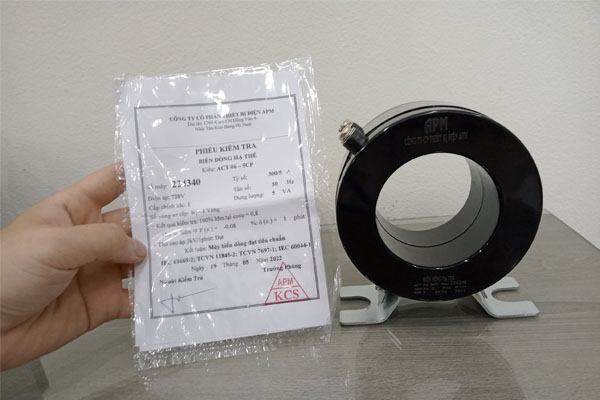

Biến dòng 300/5A – Biến dòng hạ thế hãng APM (ACT 06-5CP) được sản xuất theo tiêu chuẩn IEC 61669-2; TCVN 11845-2; TCVN 7697-1; IEC 60044-1 với các ưu điểm:

• Thiết kế đáng tin cậy: Dạng tròn, kết cấu gọn nhẹ, vật liệu cách điện tốt.
• Thích hợp sử dụng với thiết bị đo điện: Ampe kế, Wat kế, Công tơ điện.
• Thời gian bảo hành sản phẩm: 12 tháng kể từ ngày giao hàng.
• Sản phẩm chính hãng có giá tốt: Áp dụng chiết khấu cao cho công trình.

Chức năng của Biến dòng 300/5A

Biến dòng hạ thế hãng APM. CT 300/5A là thiết bị cảm biến đo lường dòng điện cao, còn được biết đến với các tên gọi như: Current Transformer, CT dòng, biến dòng analog, biến dòng đo lường và bảo vệ,…

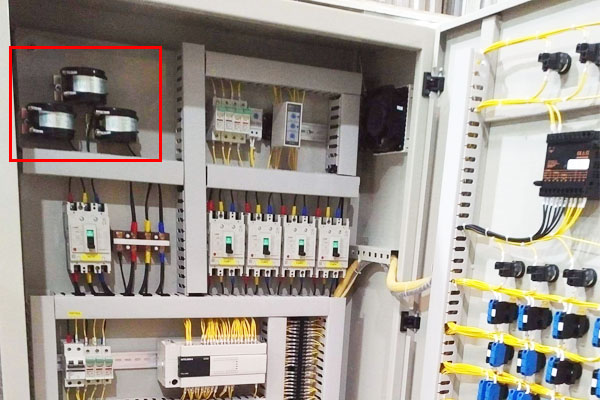

Biến dòng ACT 06-5CP thường được lắp trong các tủ điện để giám sát dòng điện, dùng để do dòng điện đi qua nguồn cấp cho tải hoặc dây động lực của tải.

Chức năng chính của biến dòng hạ thế ACT 06-5CP là chuyển đổi giá trị dòng điện từ nguồn (300A) sang giá trị dòng điện nhỏ hơn gấp nhiều lần (5A) – thích hợp đưa vào các thiết bị đo đếm điện năng như đồng hồ ampe kế, công tơ điện,…

Cấu tạo của Biến dòng đo lường dạng vuông 100/5A hãng APM

Biến dòng APM 100/5A được thiết kế kiểu đúc hình vuông, nhỏ gọn, dễ lắp đặt. Sản phẩm tương thích với các dụng cụ đo như Ampe mét, Wat mét, công tơ điện,…

• Bao gồm 1 cuộn thứ cấp quấn quanh lõi và 1 cuộn sơ cấp đi qua lỗ ở bên trong lõi, cụm cũng được đặt trong khuôn của biến dòng.
• CT được bao bọc bởi vật liệu cách điện có độ an toàn cao. Các vòi được đưa ra ngoài cuộn dây. Tại vị trí lỗ rỗng sẽ có đường dây điện chính đi qua.

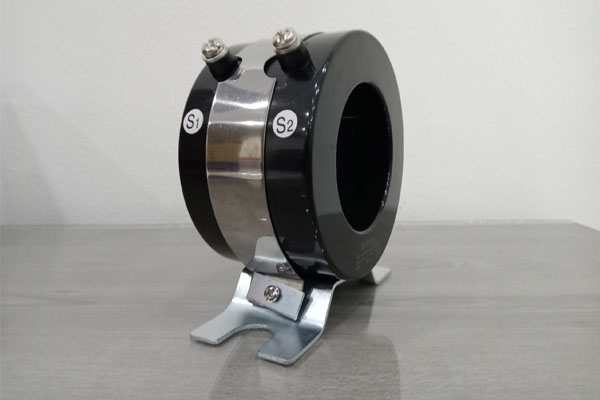

Cấu tạo của Biến dòng 300/5A

Thiết kế của biến dòng (CT) đo lường 300/5A hãng APM là dạng hình tròn (biến dòng đế sắt):

• Bao gồm 1 cuộn thứ cấp quấn quanh lõi và 1 cuộn sơ cấp đi qua lỗ ở bên trong lõi, cụm cũng được đặt trong khuôn của biến dòng.
• CT được bao bọc bởi vật liệu cách điện có độ an toàn cao. Các vòi được đưa ra ngoài cuộn dây. Tại vị trí lỗ rỗng sẽ có đường dây điện chính đi qua.

Thông số kỹ thuật Biến dòng hạ thế 300/5A hãng APM

Các loại biến dòng hạ thế APM thường được dùng cho hệ thống giám sát điện, đo lường điện với thông số kỹ thuật đáp ứng tiêu chuẩn điện lực hiện hành.

Hướng dẫn lắp đặt Biến dòng hạ thế hãng APM

Hướng dẫn bảo quản và sử dụng Biến dòng hạ thế hãng APM

Kiểu 1:
– Cài đế nhựa vào rãnh như chỉ dẫn.
– Cài đế nhựa vào thanh cài gắn trên tủ.

Kiểu 2:
– Sử dụng vít M5 cài vào tai của biến dòng.
– Vít chặt sản phẩm lên thanh cái.

Kiểu 3:
– Sử dụng 4 chân đế cài vào vị trí lỗ có sẵn trên biến dòng.
– Bắt bằng vít vào tấm gá trên tủ.

Hướng dẫn bảo quản và sử dụng Biến dòng CT hãng APM

1. Khi vận chuyển tránh rung, sóc, va đập mạnh.

2. Bảo quản (lắp đặt) ở nơi khô ráo.

• Không có bụi, khí ăn mòn kim loại.
• Lắp đặt xa nơi có chất dễ cháy, nơi sinh nhiệt hay có chấn động mạnh.

3. Lắp đặt dây dẫn mạch sơ cấp, thứ cấp.

• Dây dẫn sơ và thứ cấp phải đủ tiết diện, chiều dài tính toán (Đảm bảo chịu dòng điện định mức và quá tải, đảm bảo Zt phù hợp).
• Các cầu đấu dây phải mạ thiếc, bắt chặc để giảm điện trở tiếp xúc, tránh phát nóng.

4. Đấu dây sơ cấp (W1)

• W1=1; Xuyên cáp hoặc thanh cái từ P1 sang P2.
• W1=2; Xuyên cáp hoặc thanh cái từ P1, quấn thêm 1 vòng sang P2.

5. Đấu dây thứ cấp: Đấu đúng cực tính của máy biến dòng và cực tính của thiết bị đo.

6. Lau sạch mặt mạch từ trước khi lắp. Không siết bu lông quá lực.

Trên đây là thông tin sản phẩm Biến dòng hạ thế 300/5A hãng APM (ACT 06-5CP). Hãy liên hệ với chúng tôi để cập nhật catalogue và bảng giá thiết bị điện APM mới nhất – chiết khấu hấp dẫn.
