Biến dòng 100/5A APM – Biến dòng đo lường dạng vuông mã ACT 06-5RP dùng để biến đổi dòng điện từ giá trị 100A về 5A – tương thích với thiết bị đo đếm và điều khiển.

Chức năng của Biến dòng hạ thế 100/5A APM

Biến dòng ACT 06-5CP thường được lắp trong các tủ điện để giám sát dòng điện, dùng để do dòng điện đi qua nguồn cấp cho tải hoặc dây động lực của tải.

Chức năng chính của biến dòng hạ thế ACT 06-5CP là chuyển đổi giá trị dòng điện từ nguồn (100A) sang giá trị dòng điện nhỏ hơn gấp nhiều lần (5A) – thích hợp đưa vào các thiết bị đo đếm điện năng như đồng hồ ampe kế, công tơ điện,…

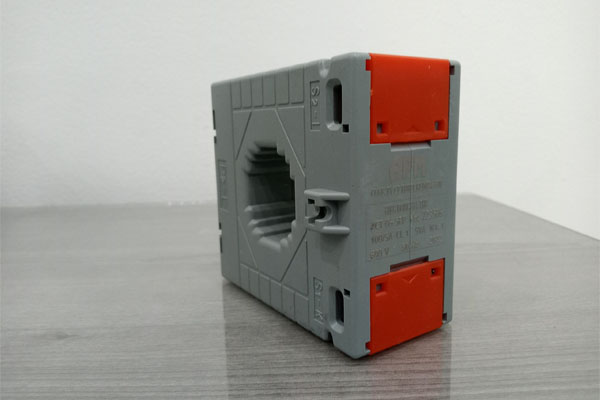

Cấu tạo của Biến dòng đo lường dạng vuông 100/5A hãng APM

Biến dòng APM 100/5A được thiết kế kiểu đúc hình vuông, nhỏ gọn, dễ lắp đặt. Sản phẩm tương thích với các dụng cụ đo như Ampe mét, Wat mét, công tơ điện,…

• Bao gồm 1 cuộn thứ cấp quấn quanh lõi và 1 cuộn sơ cấp đi qua lỗ ở bên trong lõi, cụm cũng được đặt trong khuôn của biến dòng.
• CT được bao bọc bởi vật liệu cách điện có độ an toàn cao. Các vòi được đưa ra ngoài cuộn dây. Tại vị trí lỗ rỗng sẽ có đường dây điện chính đi qua.

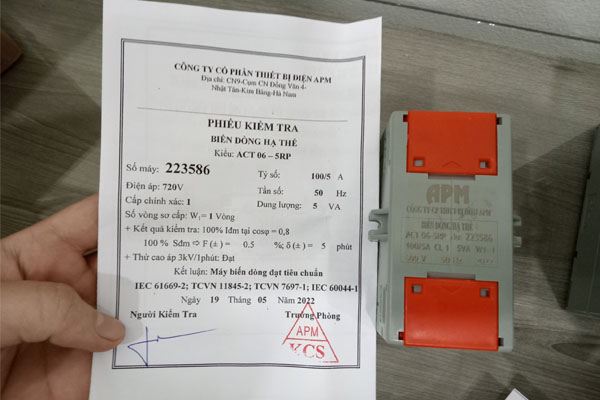

Thông số kỹ thuật Biến dòng đo lường hạ thế 100/5A APM

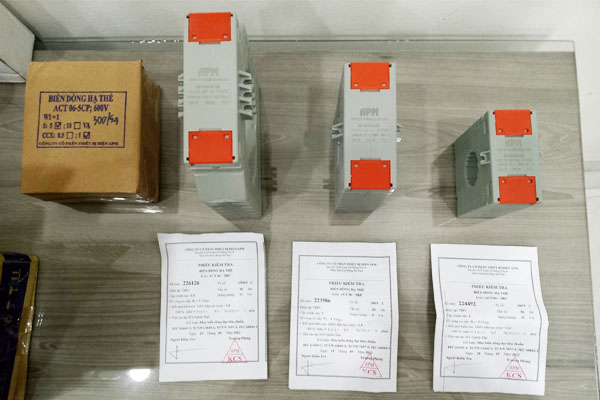

Các loại biến dòng hạ thế APM thường được dùng cho hệ thống giám sát điện, đo lường điện với thông số kỹ thuật đáp ứng tiêu chuẩn điện lực hiện hành.

Hướng dẫn lắp đặt CT – Biến dòng đo lường dạng vuông APM

Kiểu 1:
– Cài đế nhựa vào rãnh như chỉ dẫn.
– Cài đế nhựa vào thanh cài gắn trên tủ.

Kiểu 2:
– Sử dụng vít M5 cài vào tai của biến dòng.
– Vít chặt sản phẩm lên thanh cái.

Kiểu 3:
– Sử dụng 4 chân đế cài vào vị trí lỗ có sẵn trên biến dòng.
– Bắt bằng vít vào tấm gá trên tủ.

Hướng dẫn bảo quản và sử dụng Biến dòng CT hãng APM

1. Khi vận chuyển tránh rung, sóc, va đập mạnh.

2. Bảo quản (lắp đặt) ở nơi khô ráo.

• Không có bụi, khí ăn mòn kim loại.
• Lắp đặt xa nơi có chất dễ cháy, nơi sinh nhiệt hay có chấn động mạnh.

3. Lắp đặt dây dẫn mạch sơ cấp, thứ cấp.

• Dây dẫn sơ và thứ cấp phải đủ tiết diện, chiều dài tính toán (Đảm bảo chịu dòng điện định mức và quá tải, đảm bảo Zt phù hợp).
• Các cầu đấu dây phải mạ thiếc, bắt chặc để giảm điện trở tiếp xúc, tránh phát nóng.

4. Đấu dây sơ cấp (W1)

• W1=1; Xuyên cáp hoặc thanh cái từ P1 sang P2.
• W1=2; Xuyên cáp hoặc thanh cái từ P1, quấn thêm 1 vòng sang P2.

5. Đấu dây thứ cấp: Đấu đúng cực tính của máy biến dòng và cực tính của thiết bị đo.

6. Lau sạch mặt mạch từ trước khi lắp. Không siết bu lông quá lực.

Trên đây là thông tin sản phẩm Biến dòng 100/5A APM – Biến dòng đo lường dạng vuông. Hãy liên hệ với chúng tôi để cập nhật catalogue và bảng giá thiết bị điện APM mới nhất – chiết khấu hấp dẫn.
