ACT 06-5RP Biến dòng 1500/5A hãng APM

ACT 06-5RP Biến dòng 1500/5A hãng APM

ACT 06-5RP Biến dòng 1500/5A hãng APM là thiết bị được lắp kèm các thiết bị đo điện đáp ứng tiêu chuẩn kỹ thuật quốc tế IEC và TCVN.

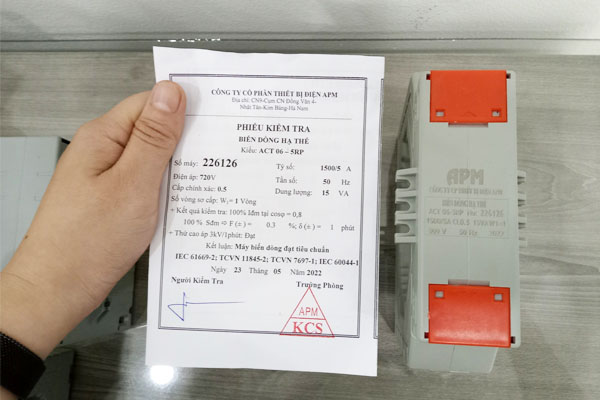

Máy biến dòng hạ thế 1500/5A APM
Máy biến dòng hạ thế 1500/5A APM

Gửi số điện thoại, nhân viên liên hệ hỗ trợ ngay!

    Miễn phí giao hàng tận công trình: TP Hồ Chí Minh, Bình Dương, Đồng Nai, Tây Ninh, Vũng Tàu, Long An.

    Thông tin sản phẩm Biến dòng 1500/5A hãng APM

    Các loại biến dòng hạ thế APM (CT – Current Transformer – CT Dòng – Biến Dòng Analog) được sản xuất trên dây chuyền hiện đại, sử dụng nguyên liệu chất lượng cao, cho ra đời sản phẩm với các đặc tính:

    • Độ tin cậy cao: Máy biến áp APM có khả năng biến đổi dòng điện dựa trên hiện tượng cảm ứng điện từ.
    • Thiết kế gọn nhẹ: Thiết bị biến dòng kiểu đúc vuông có độ bền dao, dễ vận chuyển và lắp đặt.
    • Đạt tiêu chuẩn: Đã được kiểm định đáp ứng tiêu chuẩn IEC 61669-2; TCVN 11845-2; TCVN 7697-1; IEC 60044-1.

    Thông số kỹ thuật biến dòng hạ thế 1500/5A hãng APM

    Tiêu chuẩn: IEC 61669-2; TCVN 11845-2; TCVN 7697-1; IEC 60044-1
    Kiểu: ACT 06-5RP
    Tỷ số: 1500/5A
    Điện áp: 720V
    Tần số: 50Hz
    Cấp chính xác: 0.5
    Dung lượng: 15VA
    Số vòng sơ cấp: W1=1 Vòng
    Kết quả kiểm tra: 100% Iđm tại cosφ = 0,8
    100% Sđm ⇒ F (±) = 0.3 %;δ (±) = 1 phút
    Thử cao áp 3kV/1 phút: Đạt

    Hướng dẫn của nhà sản xuất Biến dòng hạ thế APM

    ACT-06-5RP Biến dòng 1500/5A hãng APM
    ACT-06-5RP Biến dòng 1500/5A hãng APM

    Hướng dẫn lắp đặt biến dòng hạ thế APM

    Kiểu 1:
    – Cài đế nhựa vào rãnh như chỉ dẫn.
    – Cài đế nhựa vào thanh cài gắn trên tủ.

    Kiểu 2:
    – Sử dụng vít M5 cài vào tai của biến dòng.
    – Vít chặt sản phẩm lên thanh cái.

    Kiểu 3:
    – Sử dụng 4 chân đế cài vào vị trí lỗ có sẵn trên biến dòng.
    – Bắt bằng vít vào tấm gá trên tủ.

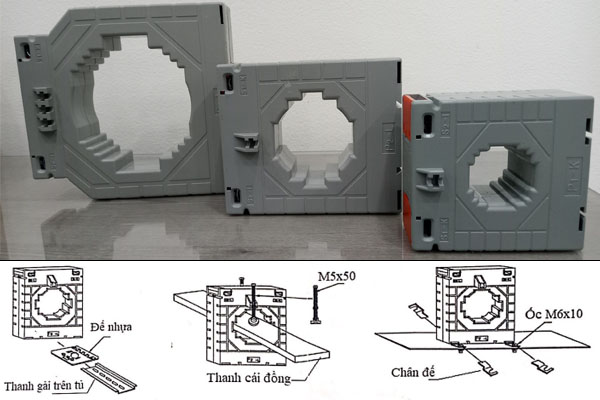

    Cách lắp đặt biến dòng đo lường hạ thế CT APM
    Cách lắp đặt biến dòng đo lường hạ thế CT APM

    Hướng dẫn bảo quản và sử dụng Biến dòng hạ thế APM

    1. Khi vận chuyển tránh rung, sóc, va đập mạnh.

    2. Bảo quản (lắp đặt) ở nơi khô ráo.

    • Không có bụi, khí ăn mòn kim loại.
    • Lắp đặt xa nơi có chất dễ cháy, nơi sinh nhiệt hay có chấn động mạnh.

    3. Lắp đặt dây dẫn mạch sơ cấp, thứ cấp.

    • Dây dẫn sơ và thứ cấp phải đủ tiết diện, chiều dài tính toán (Đảm bảo chịu dòng điện định mức và quá tải, đảm bảo Zt phù hợp).
    • Các cầu đấu dây phải mạ thiếc, bắt chặc để giảm điện trở tiếp xúc, tránh phát nóng.

    4. Đấu dây sơ cấp (W1)

    • W1=1; Xuyên cáp hoặc thanh cái từ P1 sang P2.
    • W1=2; Xuyên cáp hoặc thanh cái từ P1, quấn thêm 1 vòng sang P2.

    5. Đấu dây thứ cấp: Đấu đúng cực tính của máy biến dòng và cực tính của thiết bị đo.

    6. Lau sạch mặt mạch từ trước khi lắp. Không siết bu lông quá lực.

    Trên đây là thông tin sản phẩm ACT 06-5RP Biến dòng 1500/5A hãng APM. Hãy liên hệ với chúng tôi để cập nhật catalogue và bảng giá thiết bị điện APM mới nhất – chiết khấu hấp dẫn.
