Trong xu hướng hiện đại hóa hạ tầng điện, trạm biến áp hợp bộ đang dần thay thế các kiểu trạm truyền thống nhờ tính linh hoạt, an toàn và tính thẩm mỹ cao. Bài viết Trạm biến áp hợp bộ là gì? Cấu tạo và ưu điểm vượt trội sẽ giúp bạn hiểu rõ về loại trạm này, đồng thời giới thiệu các ứng dụng phổ biến cũng như những sản phẩm nổi bật trên thị trường hiện nay.

Khái niệm và đặc điểm

Trạm hợp bộ (Kiosk/Compact) là gì?

Trạm biến áp hợp bộ là dạng trạm được chế tạo sẵn theo mô-đun tích hợp các thành phần chính gồm: tủ trung thế, máy biến áp, tủ hạ thế trong cùng một khối vỏ thép kín. Thiết kế này giúp rút ngắn thời gian thi công, đơn giản hóa công tác vận hành và đảm bảo độ an toàn cao cho người sử dụng.

Khác với trạm truyền thống phải xây dựng nhà trạm riêng biệt, trạm kiosk hoặc trạm compact chỉ cần đặt lên móng bê tông hoặc nền phẳng là có thể vận hành. Điều này rất phù hợp với những khu vực hạn chế diện tích hoặc có yêu cầu thẩm mỹ cao như khu đô thị, nhà máy, resort, trạm năng lượng tái tạo.

Hiện nay, các thương hiệu nổi bật như ABB, Schneider Electric, Siemens, MBT đều cung cấp các dòng trạm biến áp hợp bộ tiêu chuẩn IEC, đáp ứng đa dạng nhu cầu công trình từ dân dụng đến công nghiệp.

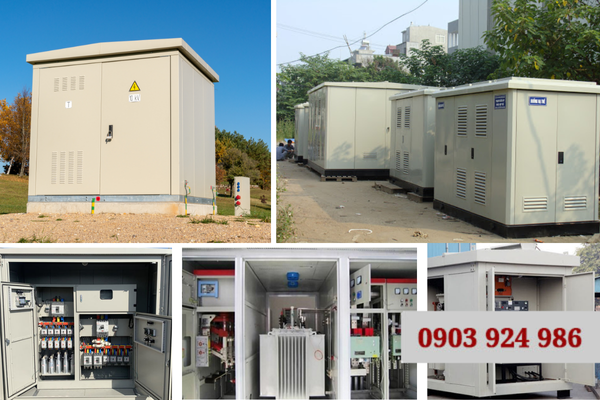

Cấu trúc tổng thể của một trạm hợp bộ

Một trạm hợp bộ thường được chia thành 3 khoang chính:

Khoang trung thế: Chứa các thiết bị đóng cắt như cầu dao phụ tải, máy cắt trung thế hoặc tủ RMU. Các sản phẩm phổ biến gồm ABB SafeRing, Schneider RM6, Siemens 8DJH, giúp vận hành linh hoạt và đảm bảo an toàn hệ thống đầu vào.

Khoang máy biến áp: Bao gồm máy biến áp dầu hoặc máy biến áp khô, công suất từ 160kVA – 2500kVA. Máy được cách ly với các khoang còn lại, đảm bảo vận hành độc lập, dễ kiểm tra và bảo trì.

Khoang hạ thế: Được trang bị tủ điện hạ thế lắp đặt các thiết bị ACB, MCCB, RCD, công tắc, đồng hồ đo lường… có vai trò điều phối nguồn điện ra phụ tải.

Toàn bộ các khoang đều được thiết kế chống bụi, chống nước đạt chuẩn IP43–IP55 và có khả năng chịu nhiệt tốt trong điều kiện ngoài trời.

Ưu điểm của trạm hợp bộ

Lắp đặt nhanh, tiết kiệm diện tích

Trạm hợp bộ nổi bật nhờ khả năng lắp đặt nhanh chóng mà không cần xây dựng nhà trạm kiên cố. Chỉ cần chuẩn bị phần móng đỡ đơn giản và đấu nối hệ thống cáp ngầm hoặc nổi là có thể đưa vào vận hành trong thời gian ngắn.

Kích thước nhỏ gọn của trạm giúp tiết kiệm đến 40–60% diện tích so với trạm xây truyền thống. Điều này đặc biệt có lợi khi lắp đặt trong các khu dân cư đông đúc, hầm để xe, sân chung cư hoặc khu vực có quỹ đất hạn chế.

Ngoài ra, các sản phẩm như trạm kiosk RM6 Schneider, trạm compact Siemens 8DJH, trạm ABB SafePlus đều cho phép khách hàng tùy chọn thiết kế phù hợp với mặt bằng và công suất yêu cầu.

An toàn – thẩm mỹ – dễ bảo trì

Trạm hợp bộ được thiết kế kín hoàn toàn, cách ly với môi trường bên ngoài, giúp nâng cao mức độ an toàn cho người vận hành và tránh sự xâm nhập của bụi bẩn, nước mưa, côn trùng.

Bên cạnh đó, lớp sơn phủ tĩnh điện chất lượng cao và thiết kế kiểu công nghiệp hiện đại giúp nâng tầm thẩm mỹ cho công trình. Các chi tiết kỹ thuật như cửa thoát nhiệt, quạt thông gió, đồng hồ giám sát đều được bố trí khoa học, giúp việc bảo trì – bảo dưỡng trở nên dễ dàng, nhanh chóng và tiết kiệm chi phí.

Ngoài các dòng sản phẩm truyền thống, nhiều đơn vị còn cung cấp trạm hợp bộ dạng âm sàn và trạm nổi cách điệu theo cảnh quan, phù hợp với các khu nghỉ dưỡng, resort cao cấp.

Các ứng dụng phổ biến

Dự án năng lượng mặt trời, nhà máy công nghiệp

Tại các dự án điện mặt trời áp mái, điện gió, hoặc nhà máy sản xuất công nghiệp, việc sử dụng trạm biến áp hợp bộ giúp tiết kiệm không gian, rút ngắn thời gian triển khai và đảm bảo hoạt động ổn định trong điều kiện khí hậu khắc nghiệt.

Các thiết bị điện như tủ trung thế RMU Siemens 8DJH, trạm kiosk ABB SafeRing hay trạm biến áp compact Schneider RM6 đều có khả năng chịu tải cao, dễ nâng cấp công suất và tích hợp với hệ thống SCADA hoặc IoT để giám sát từ xa.

Đây là lựa chọn hàng đầu cho các khu công nghiệp lớn, khu chế xuất, xưởng sản xuất, nhà máy lọc hóa dầu và các dự án năng lượng tái tạo.

Chung cư, khu đô thị, trung tâm thương mại

Trạm hợp bộ kiosk là giải pháp lý tưởng cho chung cư cao tầng, khu dân cư phức hợp, trung tâm thương mại, tòa nhà văn phòng, nhờ tính thẩm mỹ, an toàn và dễ quản lý.

Việc sử dụng các trạm compact âm sàn hoặc thiết kế trạm nổi kiến trúc mềm mại giúp đảm bảo đồng bộ cảnh quan mà vẫn đáp ứng đầy đủ yêu cầu về cấp điện, chống sét, bảo vệ quá tải và dễ bảo trì định kỳ.

Các dòng sản phẩm như Schneider RM6 kiosk, ABB SafePlus với vỏ trạm thiết kế riêng đã được lắp đặt rộng rãi tại các dự án chung cư cao cấp, khu đô thị sinh thái, khách sạn và khu nghỉ dưỡng tại Việt Nam.
