Trong bối cảnh đô thị hóa nhanh và yêu cầu mở rộng lưới điện ngày càng cao, trạm trụ thép đang trở thành một giải pháp tối ưu về mặt không gian, chi phí và độ an toàn cho hệ thống điện trung áp. Tổng quan về trạm trụ thép sẽ giúp bạn hiểu rõ hơn về loại trạm này, từ khái niệm, phân loại cho đến xu hướng phát triển hiện nay.

Trạm trụ thép là gì?

Định nghĩa và vai trò

Trạm trụ thép là một dạng trạm biến áp trung áp được thiết kế tích hợp trên trụ bằng thép mạ kẽm nhúng nóng, giúp tối ưu diện tích mặt bằng, giảm thiểu chi phí xây dựng so với các trạm bê tông truyền thống. Vai trò chính của trạm là tiếp nhận điện từ lưới trung thế (thường là 22kV hoặc 35kV), hạ áp xuống điện áp sử dụng như 400/230V và phân phối đến các phụ tải dân dụng hoặc công nghiệp.

Các thiết bị chính bao gồm: máy biến áp dầu (thường từ 100kVA đến 800kVA), tủ RMU trung thế (như RMU SafeRing ABB, RM6 Schneider, 8DJH Siemens) và tủ phân phối hạ thế. Tất cả được lắp đặt trên một kết cấu trụ thép nhỏ gọn và chắc chắn.

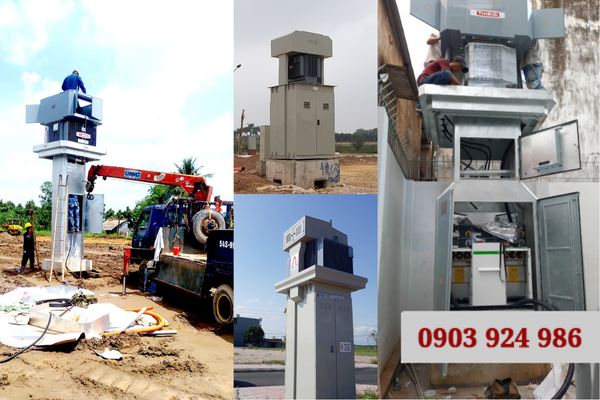

Các dòng trạm trụ thép được biết đến phổ biến trong các công trình công nghiệp và dân dụng như:

Trạm biến áp trụ thép đơn thân

Trạm biến áp trụ thép mạ kẽm

Trạm biến áp trụ thép dạng tròn

Trạm biến áp trụ thép dạng cột

Trạm biến áp 1 cột kiểu mới

Trạm biến áp compact kiểu đứng

Ứng dụng phổ biến

Trạm trụ thép được ứng dụng rộng rãi trong:

Khu dân cư, chung cư cao tầng

Nhà xưởng, khu công nghiệp nhỏ

Dự án điện mặt trời áp mái

Các công trình hạ tầng kỹ thuật như trạm bơm, trạm cấp thoát nước

Đặc biệt, các dòng trạm trụ thép tích hợp RMU ABB SafeRing hoặc tủ trung thế Schneider RM6 rất được ưa chuộng nhờ độ bền cao, khả năng cách điện khí SF6 và an toàn trong vận hành.

Phân loại trạm trụ thép

Theo công suất trạm (100kVA đến 800kVA)

Tùy theo quy mô phụ tải, trạm trụ thép được phân chia thành các mức công suất:

Trạm trụ thép 100kVA – 250kVA: Phù hợp với các công trình dân dụng, nhỏ lẻ

Trạm trụ thép 320kVA – 560kVA: Dành cho xưởng sản xuất, nhà máy quy mô vừa

Trạm trụ thép 630kVA – 800kVA: Phù hợp với khu công nghiệp, công trình hạ tầng lớn

Các dòng máy biến áp dầu phổ biến như MBA THIBIDI, máy biến áp ABB Hitachi, máy biến áp Shihlin, máy biến áp MBT, máy biến áp EMC Amorphous, máy biến áp Sanaky, máy biến áp HEM, máy biến áp HBT Tran,…  thường được lựa chọn lắp đặt tại các trạm trụ thép nhờ đạt tiêu chuẩn IEC và có khả năng chịu tải tốt.

Theo kết cấu (trụ đỡ MBA tích hợp RMU 2 ngăn, 3 ngăn, tích hợp tủ hạ thế…)

Trạm trụ thép được phân loại theo kết cấu lắp đặt như:

Trụ đỡ MBA tích hợp RMU 2 ngăn: Sử dụng cho mạng vòng cơ bản, phù hợp không gian hạn chế

Trụ đỡ MBA tích hợp RMU 3 ngăn: Hỗ trợ đấu nối vòng linh hoạt, đảm bảo cấp điện liên tục

Trụ tích hợp tủ hạ thế: Tích hợp luôn tủ phân phối hạ thế kiểu ngoài trời, giảm thiểu công tác kéo cáp và tiết kiệm diện tích

Các tủ RMU SafeRing ABB 2 ngăn hoặc 3 ngăn, tủ RM6 Schneider, tủ 8DJH Siemens RRL là những lựa chọn tiêu biểu cho dòng trạm này.

Lịch sử phát triển và xu hướng hiện nay

Trạm trụ thép bắt đầu được sử dụng phổ biến tại Việt Nam từ đầu những năm 2010, thay thế dần cho các trạm giàn bê tông truyền thống. Sự phát triển của thiết bị đóng cắt trung thế cách điện bằng khí SF6 như tủ RMU ABB SafeRing, tủ RM6 Schneider, cùng các dòng máy biến áp phân phối tiết kiệm điện năng, đã thúc đẩy xu hướng xây dựng trạm nhỏ gọn, an toàn và thân thiện môi trường.

Hiện nay, trạm trụ thép đang được ứng dụng ngày càng nhiều trong các dự án năng lượng tái tạo, farm điện mặt trời, nhờ khả năng thi công nhanh, chi phí đầu tư thấp và tích hợp dễ dàng với giải pháp giám sát từ xa qua SCADA.
