Quy Trình Thiết Kế Và Thi Công Trạm Biến Áp Hợp Bộ
Trong các dự án công nghiệp và đô thị hiện đại, trạm biến áp hợp bộ đang trở thành lựa chọn tối ưu nhờ tính linh hoạt, độ an toàn cao và tiết kiệm không gian. Bài viết này sẽ giúp bạn hiểu rõ quy trình thiết kế và thi công trạm biến áp hợp bộ một cách bài bản, từ khảo sát đến bàn giao.
- HOTLINE: 0903 924 986 (bấm vào số để gọi)
- ZALO: 0903 924 986 (bấm vào số để kết nối)
Giai đoạn khảo sát và lựa chọn thiết bị
Trước khi bắt đầu thiết kế, đơn vị thi công sẽ tiến hành khảo sát hiện trạng công trình, xác định yêu cầu phụ tải, điều kiện môi trường và không gian lắp đặt. Đây là cơ sở để lựa chọn thiết bị phù hợp, tối ưu về hiệu suất và chi phí đầu tư.
Các thiết bị cần được xem xét trong giai đoạn này bao gồm:
Máy biến áp dầu (như Máy biến áp THIBIDI, Máy biến áp dầu Shihlin) hoặc máy biến áp khô (ví dụ Máy biến áp khô MBT) tùy theo yêu cầu kỹ thuật và đặc thù công trình.
Tủ trung thế RMU: Các loại như RMU Schneider RM6, RMU ABB SafeRing/SafePlus được ưu tiên nhờ khả năng đóng cắt an toàn và tuổi thọ cao.
Tủ hạ thế: Có thể dùng tủ dạng kéo rút hoặc cố định, tích hợp MCCB, ACB hoặc MCB theo nhu cầu sử dụng.
Từ việc khảo sát, đơn vị thiết kế sẽ đề xuất cấu hình trạm hợp bộ phù hợp như: trạm Compact, trạm Kiosk, hay trạm dạng module.
Thiết kế kỹ thuật chi tiết
Sau khi lựa chọn thiết bị, bước tiếp theo là triển khai thiết kế kỹ thuật chi tiết cho trạm biến áp hợp bộ. Bao gồm:
Sơ đồ nguyên lý một sợi, sơ đồ chi tiết lắp đặt thiết bị.
Thiết kế cơ khí vỏ trạm đạt chuẩn IP44-IP54, đảm bảo chống bụi, chống nước, phù hợp môi trường công nghiệp và đô thị.
Thiết kế hệ thống tiếp địa, chống sét lan truyền và nối đất an toàn.
Tính toán dây dẫn, tiết diện cáp và thiết bị bảo vệ đi kèm.
Việc sử dụng tủ RMU như RMU Siemens 8DJH, RMU Schneider NE-QI trong bản vẽ giúp tối ưu không gian và đảm bảo khả năng vận hành liên tục, đặc biệt phù hợp với các khu vực có yêu cầu cao về tính an toàn và độ tin cậy.

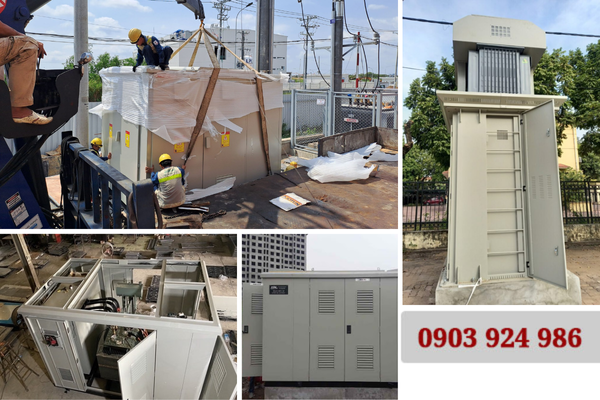

Thi công lắp đặt và chạy thử
Khi đã có bản vẽ thiết kế được phê duyệt, bước tiếp theo là thi công lắp đặt. Quá trình này được thực hiện theo trình tự:
Chuẩn bị mặt bằng và đổ móng nền trạm.
Vận chuyển, lắp đặt máy biến áp hợp bộ, tủ RMU, tủ hạ thế, cáp lực và phụ kiện đi kèm.
Kết nối hệ thống tiếp địa, nối đất đúng quy cách.
Thực hiện chạy thử không tải và có tải, đo đạc thông số điện áp, dòng điện, nhiệt độ, đảm bảo thiết bị hoạt động ổn định.
Đối với các sản phẩm chất lượng cao như Máy biến áp ABB Hitachi, RMU ABB SafeRing hoặc Máy biến áp dầu MBT, quá trình lắp đặt và chạy thử diễn ra nhanh chóng hơn nhờ cấu trúc module hóa và thiết kế đồng bộ.
Nghiệm thu và bàn giao
Cuối cùng là bước nghiệm thu, kiểm định và bàn giao trạm biến áp hợp bộ. Công việc bao gồm:
Kiểm tra đồng bộ thiết bị, chứng nhận xuất xưởng, lý lịch thiết bị.
Lập biên bản đo điện trở cách điện, điện trở tiếp địa, kiểm tra bảo vệ quá dòng.
Đưa ra báo cáo kết quả chạy thử và hiệu chỉnh.
Bàn giao hồ sơ hoàn công cho chủ đầu tư, bao gồm bản vẽ hoàn công, phiếu bảo hành, hướng dẫn vận hành.
Các trạm được lắp đặt sử dụng thiết bị RMU Schneider, Máy biến áp THIBIDI, Tủ hạ thế Schneider, v.v. sẽ dễ dàng đạt yêu cầu nghiệm thu nhờ khả năng tích hợp cao và tài liệu kỹ thuật đầy đủ.
Cần tư vấn thêm về thiết bị hoặc các sản phẩm liên quan thuộc dòng Trạm biến áp phân phối, liên hệ chúng tôi qua thông tin bên dưới:
