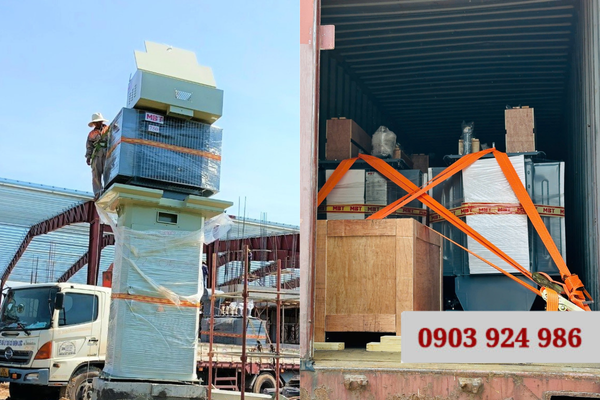

Quy Trình Lắp Đặt Máy Biến Áp Dầu MBT Đúng Kỹ Thuật
Trong hệ thống điện, máy biến áp dầu MBT đóng vai trò quan trọng trong việc truyền tải và phân phối điện năng ổn định. Để đảm bảo máy hoạt động hiệu quả và an toàn, việc tuân thủ đúng Quy Trình Lắp Đặt Máy Biến Áp Dầu MBT Đúng Kỹ Thuật là vô cùng cần thiết. Dưới đây là hướng dẫn chi tiết về các yêu cầu lắp đặt, nối đất, kiểm tra trước khi vận hành và tài liệu kỹ thuật liên quan.
- HOTLINE: 0903 924 986 (bấm vào số để gọi)
- ZALO: 0903 924 986 (bấm vào số để kết nối)
Yêu cầu nền móng và vị trí lắp đặt
Máy biến áp dầu MBT, như dòng MBT 1000kVA 22/0.4kV hay MBT 630kVA 35/0.4kV, yêu cầu nền móng vững chắc, bằng phẳng và có khả năng chịu tải cao. Nền móng cần được thiết kế dựa theo kích thước và khối lượng của MBA, đồng thời đảm bảo khoảng cách an toàn với các thiết bị khác.
Khu vực lắp đặt phải khô ráo, không ngập nước, thuận tiện cho bảo trì, bảo dưỡng.
Nên đặt MBA tại nơi thoáng khí, tránh ánh nắng trực tiếp và cách xa nguồn nhiệt hoặc hóa chất dễ gây ăn mòn.
Với các máy biến áp dầu ngoài trời, cần có mái che hoặc hàng rào bảo vệ.
Tất cả máy biến áp dầu MBT đều đi kèm bản vẽ kỹ thuật cụ thể, hỗ trợ kỹ sư xác định đúng kích thước nền móng cần thiết.
Hướng dẫn nối đất và chống sét
Hệ thống tiếp địa là yêu cầu bắt buộc nhằm đảm bảo an toàn cho người và thiết bị. Khi lắp đặt các dòng máy biến áp MBT có dầu làm mát, cần tuân thủ những yêu cầu sau:
Nối đất vỏ máy với hệ thống tiếp địa tổng thể của trạm.
Điện trở nối đất phải < 4Ω theo tiêu chuẩn TCVN.
Với các trạm có nguy cơ sét cao, nên lắp đặt thêm hệ thống chống sét van kết hợp kim thu sét.
Dây tiếp địa nên dùng đồng trần hoặc cáp tiếp địa lõi đồng ≥ 50mm².
Sản phẩm MBT 1250kVA 22kV – 0.4kV, thường dùng cho các trạm công nghiệp lớn, yêu cầu hệ thống tiếp địa độc lập và được đo kiểm kỹ trước khi vận hành.
Kiểm tra trước khi đóng điện
Trước khi đóng điện cho máy biến áp dầu MBT, cần thực hiện đầy đủ các bước kiểm tra sau:
Kiểm tra cách điện: Đo điện trở cách điện giữa cuộn dây và vỏ máy bằng Megohmmeter, giá trị ≥ 1000 MΩ.
Kiểm tra mức dầu và rò rỉ: Đảm bảo mức dầu đúng chuẩn, không có hiện tượng rò dầu ở các vị trí mặt bích, ống thở, van.
Kiểm tra tỉ số biến áp bằng thiết bị đo TTR để đảm bảo thông số chính xác với nhãn máy.
Kiểm tra tiếp địa: Đảm bảo toàn bộ các điểm tiếp địa đúng kỹ thuật, không bị oxy hóa hoặc lỏng lẻo.
Thử nghiệm không tải và ngắn mạch nếu cần, đặc biệt khi sử dụng các MBA mới như MBT 800kVA 24kV.
Sau khi kiểm tra, lập biên bản nghiệm thu và chỉ tiến hành đóng điện khi toàn bộ tiêu chuẩn đều đạt yêu cầu.
Tài liệu hướng dẫn kỹ thuật MBT cung cấp
Khi mua máy biến áp dầu MBT, khách hàng sẽ được cung cấp đầy đủ bộ tài liệu kỹ thuật đi kèm, bao gồm:
Bản vẽ kỹ thuật chi tiết (outline, sơ đồ đấu nối, sơ đồ nguyên lý).
Hướng dẫn vận hành và bảo dưỡng máy biến áp MBT.
Biên bản kiểm tra xuất xưởng với các thông số: tổn hao không tải, tổn hao ngắn mạch, tỉ số biến, dòng không tải…
Giấy chứng nhận xuất xưởng, phù hợp với tiêu chuẩn IEC 60076, TCVN 8525, hoặc các tiêu chuẩn khách hàng yêu cầu.
