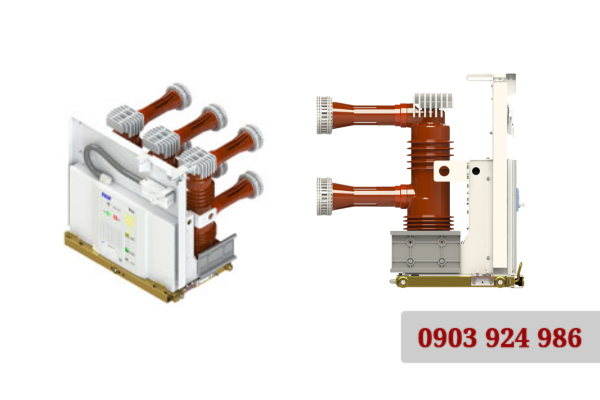

Máy cắt chân không VCB TV1 TGE: Giải pháp an toàn cho lưới điện trung thế là dòng sản phẩm nổi bật do TGE (Thiết Bị Điện Việt Nam) nghiên cứu và phát triển, đáp ứng các yêu cầu khắt khe trong hệ thống điện trung thế hiện đại. Với khả năng đóng cắt an toàn, bền bỉ và khả năng thay thế linh hoạt cho các loại VCB nhập khẩu, TV1 là lựa chọn đáng tin cậy cho các công trình công nghiệp, lưới phân phối, trạm biến áp,…

Tổng quan về dòng máy cắt TV1 TGE

Dòng máy cắt chân không TV1 của TGE được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế như IEC 62271-100. Đây là loại máy cắt trung thế dùng buồng chân không để dập tắt hồ quang điện khi đóng cắt, giúp đảm bảo an toàn cho người vận hành và thiết bị.

TV1 được thiết kế dạng VCB rút kéo (withdrawable), phù hợp lắp đặt trong các tủ trung thế dạng module. Ngoài ra, TV1 cũng hỗ trợ kết nối cơ khí và điện theo chuẩn nội địa, giúp dễ dàng tích hợp vào hệ thống sẵn có mà không cần thay đổi kết cấu tổng thể của tủ điện. Điều này đặc biệt hữu ích trong các công trình cũ cần cải tạo mà vẫn giữ lại phần vỏ tủ trung thế hiện hữu.

Máy cắt TV1 được sản xuất với các mức điện áp 12kV, 24kV và dòng định mức đa dạng, đáp ứng linh hoạt yêu cầu sử dụng trong lưới điện phân phối công nghiệp, dân dụng, khu chế xuất, nhà máy năng lượng tái tạo và các trạm trung gian.

Ứng dụng thực tế của TV1 trong hệ thống điện

Máy cắt VCB TV1 cho tủ máy cắt chân không TMS1 TGE

TV1 được xem là “trái tim” của dòng tủ trung thế TMS1 TGE, là giải pháp đồng bộ giữa thiết bị đóng cắt và vỏ tủ. Khi được tích hợp vào tủ TMS1, TV1 phát huy tối đa hiệu quả vận hành: đóng cắt nhanh – chính xác – an toàn tuyệt đối. Ngoài ra, thiết kế đồng bộ giúp giảm thời gian lắp đặt, kiểm tra cũng như tiết kiệm chi phí đầu tư cho chủ công trình.

Tủ TMS1 được sử dụng rộng rãi trong các trạm biến áp kiểu kiosk, tủ đóng cắt dạng loop hoặc tủ điều khiển RMU trung thế, phục vụ hiệu quả cho hệ thống cấp điện khu dân cư, tòa nhà cao tầng, nhà máy và khu công nghiệp.

Máy cắt VCB TV1 thay thế VCB cũ tủ trung thế Schneider, ABB, Siemens

Một trong những điểm mạnh lớn nhất của TV1 chính là khả năng thay thế linh hoạt cho các loại máy cắt chân không nhập khẩu đã qua sử dụng hoặc hết thời hạn bảo trì như VCB VD4 của ABB, VCB Evolis của Schneider, hay VCB 3AH của Siemens.

Với thiết kế mô phỏng kích thước và cơ cấu tiếp điểm tương đương, TV1 có thể lắp đặt trực tiếp vào các tủ trung thế hiện hữu mà không cần chỉnh sửa khung sườn hay hệ thống thanh cái. Đây là giải pháp tối ưu cho các đơn vị vận hành hệ thống điện cũ, giúp giảm thiểu rủi ro dừng hệ thống, tiết kiệm chi phí đầu tư thiết bị và thời gian thi công.

Thông số kỹ thuật chính của TV1 TGE

Điện áp, dòng định mức, tần suất đóng cắt

TV1 TGE có dải thông số phù hợp với nhiều cấp điện áp trong hệ thống trung thế:

Điện áp định mức: 12kV hoặc 24kV

Dòng điện định mức: 630A, 1250A, 2500A

Dòng cắt ngắn mạch: 16kA – 25kA – 31.5kA

Tần suất đóng cắt cơ khí: 10.000 – 30.000 lần

Tần suất đóng cắt điện: lên tới 20 lần ở dòng ngắn mạch danh định

Nhờ các thông số kỹ thuật ấn tượng, máy cắt TV1 có thể hoạt động ổn định trong các môi trường làm việc liên tục, yêu cầu đóng cắt thường xuyên, phù hợp với hệ thống điện đô thị và công nghiệp.

Cấu trúc cơ khí và buồng chân không

TV1 sử dụng buồng dập hồ quang chân không kín khí hoàn toàn, đảm bảo không bị ảnh hưởng bởi độ ẩm, bụi bẩn hay áp suất khí quyển. Tuổi thọ buồng chân không cao, không cần thay thế trong suốt vòng đời thiết bị.

Bên cạnh đó, cơ cấu truyền động dạng lò xo xoay và chốt chặn cơ học được thiết kế chắc chắn, giảm thiểu sai lệch khi thao tác đóng ngắt. Bộ tiếp điểm làm từ hợp kim đặc biệt có khả năng chịu hồ quang cao, chống mài mòn tốt, giúp duy trì độ ổn định trong suốt quá trình vận hành.

Ưu điểm nổi bật

Phù hợp với điều kiện vận hành tại Việt Nam

TV1 được phát triển bởi kỹ sư trong nước, am hiểu đặc điểm hệ thống điện Việt Nam, từ mạng lưới đến điều kiện vận hành. Thiết bị có thể hoạt động hiệu quả trong môi trường nhiệt đới ẩm, nhiệt độ cao, bụi bẩn, mà vẫn giữ được độ kín khít và độ bền cao.

Ngoài ra, máy cắt TV1 còn đáp ứng yêu cầu về độ an toàn cho người sử dụng, với hệ thống liên động cơ khí và điện bảo vệ, hạn chế tối đa việc thao tác sai, giảm thiểu tai nạn điện.

Dễ dàng thay thế, bảo trì

Toàn bộ kết cấu của TV1 được chế tạo với triết lý “dễ lắp – dễ sửa – dễ bảo trì”. Người dùng có thể thay thế nhanh gọn buồng chân không hoặc cụm cơ khi cần thiết mà không phải tháo rời toàn bộ máy cắt. Điều này giúp giảm thời gian dừng máy trong các hệ thống quan trọng.

Ngoài ra, việc chủ động sản xuất trong nước giúp đảm bảo nguồn linh kiện thay thế luôn sẵn có, kỹ thuật viên dễ tiếp cận tài liệu hướng dẫn, từ đó giảm phụ thuộc vào chuyên gia nước ngoài, tiết kiệm chi phí vận hành và bảo trì lâu dài.

Máy cắt chân không VCB TV1 TGE là giải pháp đáng tin cậy cho mọi hệ thống điện trung thế hiện nay. Với ưu điểm về công nghệ, khả năng tương thích cao và sự chủ động trong bảo trì, TV1 là sự lựa chọn thông minh cho các nhà máy, khu công nghiệp, hệ thống lưới phân phối điện hiện đại tại Việt Nam.

Cần tư vấn thêm về thiết bị hoặc các sản phẩm liên quan thuộc dòng Máy cắt trung thế, liên hệ chúng tôi qua thông tin bên dưới:
